L50滚轮罐耳工作原理

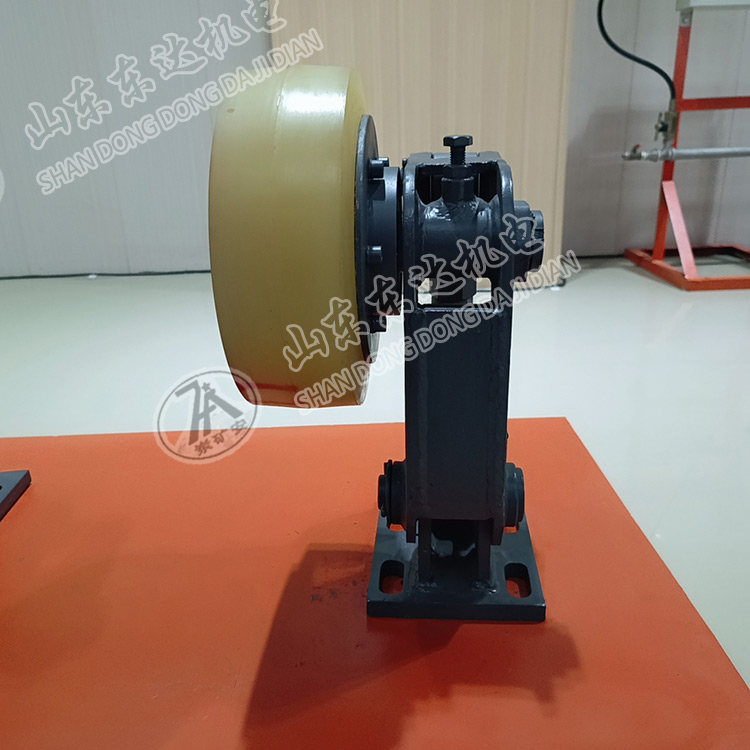

L50滚轮罐耳为一种立井提升容器用滚轮罐耳，其结构由底座、摆转臂、滚轮、缓冲器组成；滚轮罐耳结合我国矿山特点为目前运行中的提升容器更换新型滚轮导向装置提供了便利条件，广泛应用与矿山，煤炭等工业生产部门。

L50滚轮罐耳主要用于矿山提升容器的导向缓冲，采用密封技术，适应淋水、煤尘等恶劣环境。

L50滚轮罐耳是组合钢罐道导向装置，滚轮罐耳主要由滚轮、支架、弹簧缓冲装置，底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。

滚轮罐耳缓冲装置采用碟形弹簧组，符合煤炭部标准MT236-1991，其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上，通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。

碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键槽，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了an全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。

运转中由于滚轮的胶层被磨损，通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆时针转动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调好后紧固调节螺杆下边的螺母。
